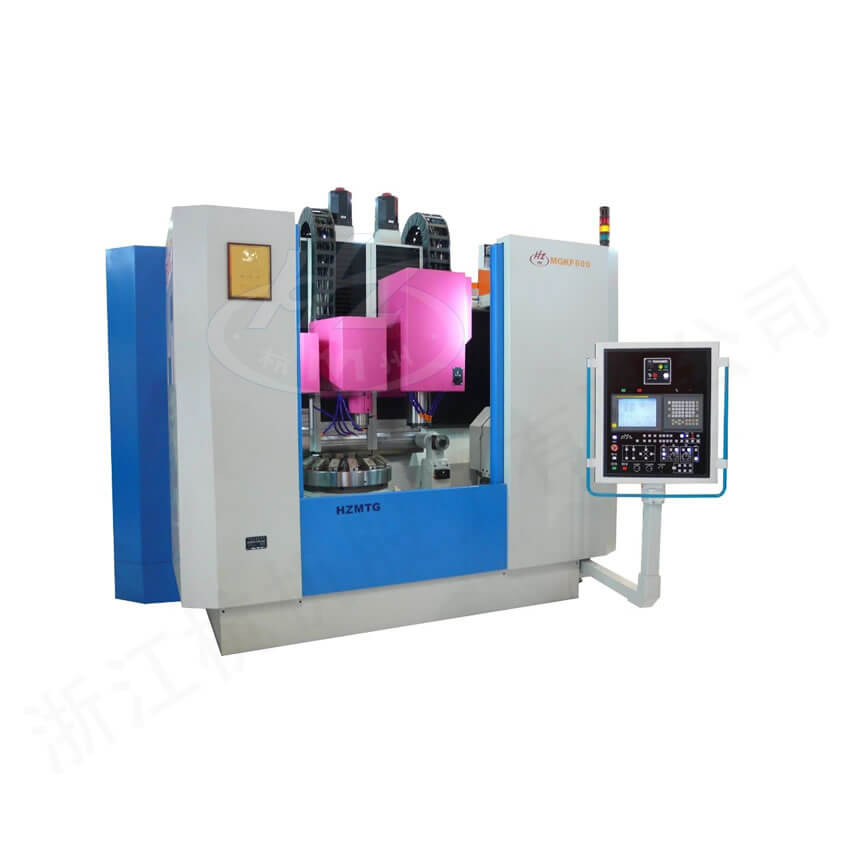

MGKF600 高精度數控立軸復合磨床系列

適合軸承類、齒輪類、套筒類零件的的高精度磨削加工，可在一次裝夾工件中完成工件內圓、外圓以及端面的高精度磨削加工，達到很高的尺寸精度和幾何精度。

通過數控聯動實現砂輪的錐形修整和圓錐磨削；通過砂輪的成形修整，實現內外圓的成形磨削，如軸承環的滾道磨削。

適用于對圓柱、圓錐、球軸承內、外套圈、滾道及端面各表面的多批量、多品種、多規格的精加工磨削；也適用于齒輪類、套筒類等零件的高精度磨削加工。

■ 本機床采用整體立柱、單拖板縱向移動、雙立軸磨頭、立軸圓臺布局型式，結構緊湊，造就整機的高剛性和高穩定性。

■ 立柱結構釆用整體鑄造結構，和橫梁合為一體，具有足夠的剛度，實現很高的縱向幾何和數控精度。

■ 回轉工作臺采用端面閉式靜壓導軌+徑向滾動軸承結構，具有很高的回轉精度和動態剛性。

■ 主砂輪主軸采用高精度滾動軸承結構，安裝BBT50砂輪自動交換結構、液壓拉刀裝置。

■ 砂輪修整：配備三類修整器，臥式金剛石碟片修整器、雙金剛筆修整器、立式金剛石成型滾輪修整器（可選）。

■ 數控系統采用FANUC /SIEMENS交流伺服數控系統，全配軸系X、Z、W、V、C伺服軸。

■ 磨頭可選用0-15°手動旋轉調整，可實現徑向、端面切入磨削。

■ 可選配C軸直驅（工作臺）、可選單雙主軸、可選配ATC砂輪庫、動平衡、測量等。
