MGKF1000 MGKF1600 MGKF2000 MGKF2500 MGKF3000 MGKF4000 高精度數控立軸復合磨床

專用磨床

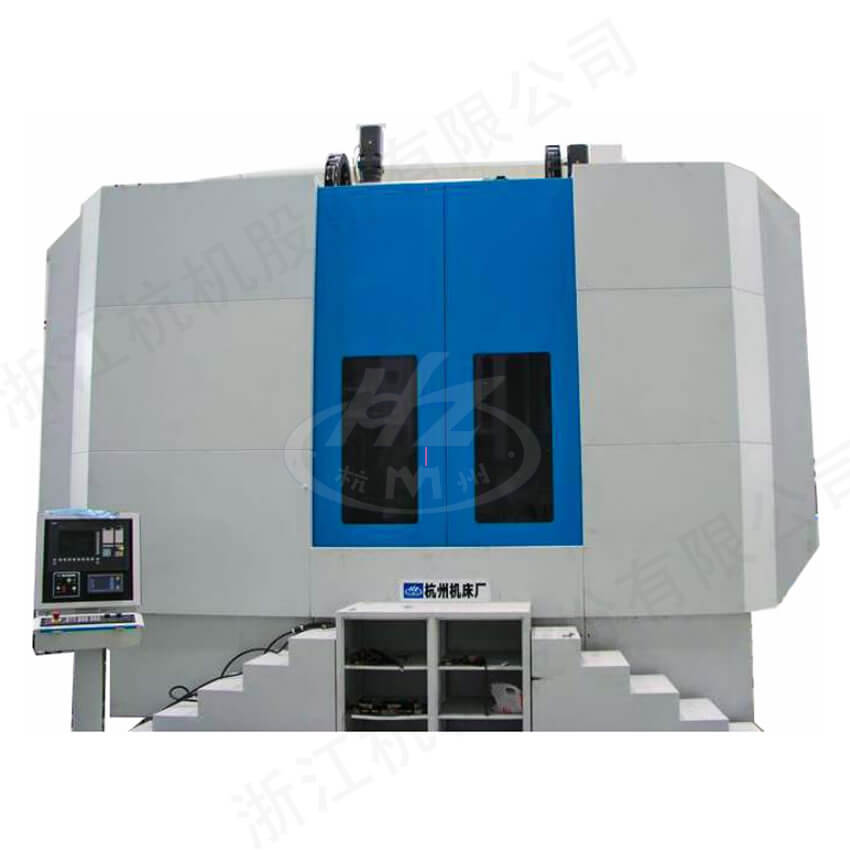

MGKF1000 MGKF1600 MGKF2000 MGKF2500 MGKF3000 MGKF4000 高精度數控立軸復合磨床

產品介紹

高精度數控立軸復合磨床系列,是我公司根據市場與用戶的需要開發的機床系列,適合機械制造及裝備業中大型主關零件的內、外圓柱、圓錐、滾道及端面的大批量、多品種、多規格的精加工磨削,達到較高的尺寸精度和幾何精度。

適合軸承類、齒輪類、套筒類零件的高精度磨削加工,可在一次裝夾工件中完成工件內圓、外圓以及端面的高精度磨削加工,可通過錐度磨削裝置或數控聯動實現砂輪的錐形修整和圓錐磨削;也可通過砂輪的成形修整,實現內外圓的成形磨削,如軸承環的滾道磨削。

產品特點

■ 本磨床采用雙立柱、雙磨頭(或單磨頭)、拖板移動、立柱圓臺龍門式布局型式,整機鋼性好,開頂式封閉式結構。

■ 工作臺位于床身的前上部,工作臺作回轉運動。靜壓工作臺的主軸軸向、徑向全部采用靜壓技術,同時在工作臺外圍有靜壓導軌,確保工作臺在負載情況下的高剛度,具有運動精度高,工作平穩無爬行,承載能力高,剛性好,抗振性強等優點。工作臺驅動采用變頻電機或伺服電機驅動;也可采用直驅技術,實現分度功能,定位精度±5″,重復定位精度±2.5″。

■ 立柱位于床身后方,立柱上方安裝橫架,橫梁上有兩拖板,拖板上分別安裝左、右磨頭。左拖板可選固定式垂直磨架,磨頭在垂直磨架上只做垂直運動;也可選磨架旋轉拖板,磨頭可安裝在旋轉磨架上通過交流伺服電機經蝸輪蝸桿副械速后作回轉運動,可實現±25"角度內的無級角度轉動,并通過HEIDENHAIN圓光柵進行全閉環控制,成為錐度磨削裝置。

■ 本磨床磨頭形式有立式磨頭、臥式磨頭以及萬能磨頭。萬能磨頭可做旋轉,最大回轉角度為0°~90°;最小分度角度為2.5°,通過精密端齒盤定位。磨頭的結構具有自主知識產權,采用瑞士STUDER精密外圓磨床,瑞士DIXI精密坐標鏜及MGKF1600/4高精度數控立軸復合磨床對磨床主軸零件進有精密加工,井有專業技師進行精密裝配及調試機床,磨頭砂輪軸均采用進口精密主軸軸承。同時也可配置進口、國產高頻精密電主軸,電主軸可配有水冷卻溫控制裝置、氣封裝置、換刀裝置、在線動平衡裝置等。

■ 機床數控系統采用SIEMENS或FANUC交流伺服數控系統。機床最多控制軸數為十一軸(可選功能),分別為左磨頭的垂直進給、橫向進給、拖板旋轉分度運動;右磨頭的垂直選給、橫向進給運動、磨頭旋轉分度運動;測量系統的垂直運動;左磨頭、右磨頭驅動;工作臺回轉;修整器驅動;各直線進給軸均可采用HEIDENHAIN光柵尺來進行全閉環控制(可選功能)。

■ 砂輪修整配備三類修整器:金剛石碟片修整器、金剛筆修整器 、金剛石成型滾輪修整器。機床工作臺的兩側可各安裝一個砂輪修整器,以針對性的對磨頭進行特定需求的修整,并減少砂輪修整時磨頭的行程,以提高工作效率。

規格參數

型號:

MGKF1000

MGKF1600

MGKF2000

MGKF2500

MGKF3000

MGKF4000

工作臺工作臺尺寸mmΦ1000/Φ1600Φ2000/Φ2500Φ3000/Φ4000
最大回轉直徑mmΦ1350/Φ1800Φ2300/Φ2600Φ3800/Φ5000
最大磨削高度mm600(可定制)600(可定制)600/900(可定制)

最小磨削內孔

(機械磨頭)

mm350(可定制)350(可定制)500(可定制)
工作臺最大承載kg3000/50008000/1200015000/20000

工作臺最高轉速

(無級 )

rpm60/5030/2515/10
左磨頭機械磨頭(SP1主軸)可選機械磨頭、電主軸
電機功率kW15/16.5/2215/16.5/2215/16.5/22/30
砂輪最大直徑mm400400500
砂輪寬度mm50~10050~10050~100
主軸轉速rpm300030003000
砂輪最大恒線速m/s353535
主軸軸向跳動mm0.0020.0020.002
主軸軸向跳動mm0.0020.0020.002

磨架擺動角度(可

選固定垂直磨架)

無極±25°±25°±25°
右磨頭萬能磨頭( SP2主軸)可選立式磨頭、臥式磨頭、萬能磨頭
電機功率kW15/18.515/18.515/18.5/30
砂輪最大直徑mm400400400
砂輪寬度mm50~10050~10050~100
主軸轉速rpm300030003000
砂輪最大恒線速m/s353535
主軸軸向跳動mm0.0020.0020.002
主軸軸向跳動mm0.0020.0020.002
萬能磨頭擺動角度有級

0°~90

 (分度2.5°)

0°~90

 (分度2.5°)

0°~90

 (分度2.5°)

工作精度標準環端面跳動mm0.0030.008/
標準環徑向跳動mm0.0030.005/
