HZ-090CNC 數控直線導軌專用磨床

專用磨床

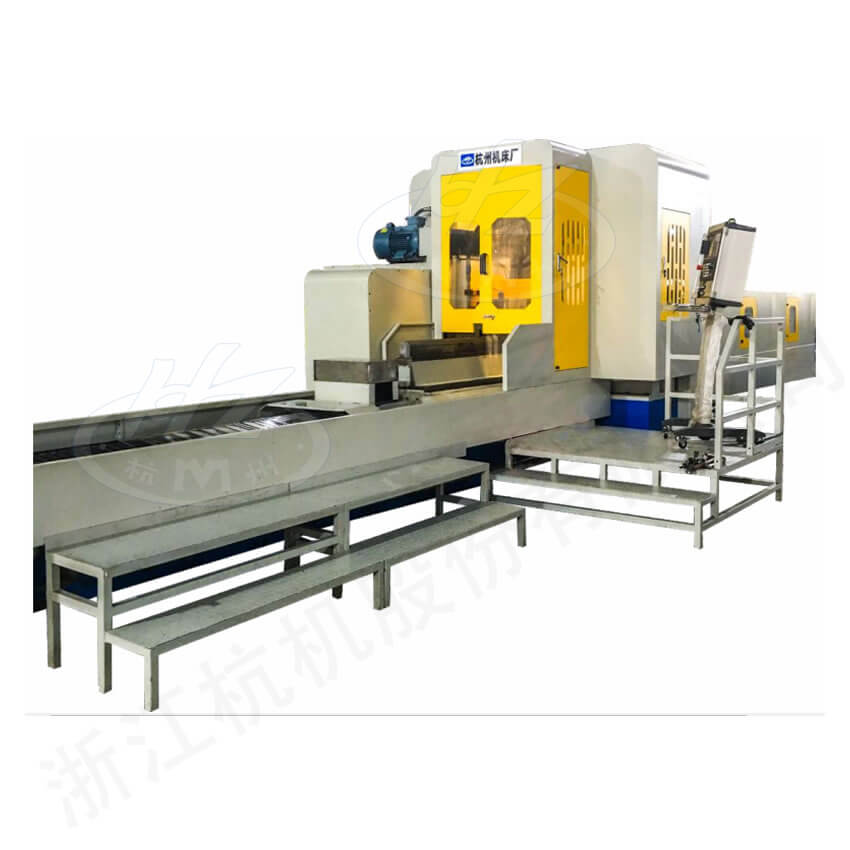

HZ-090CNC 數控直線導軌專用磨床

產品介紹

HZ-090CNC系列機床為數控直線導軌專用磨床,針對普通直線導軌及滾柱直線導軌產品的精密磨削加工而設計制造,采用多磨頭組合、多向切入式成形磨削方法對直線導軌進行磨削加工,可以磨削15-65mm規格的精密直線導軌。

產品特點

■ 本機床采用龍門式結構布局,由雙立柱、橫梁及床身組成一個封閉的剛性框架結構;

■ 床身工作臺采用“雙V”型導軌,工作臺導軌為貼塑導軌,床身導軌采用大油量潤滑,潤
滑油箱配有溫控裝置;

■ 各磨頭均采用高精度成對角接觸軸承,套筒式結構;

■ 橫梁固定不作升降,機床兩個立式磨頭安裝在橫梁的前側;臥式磨頭位于立式磨頭前側;

■ 兩立式磨頭采用同一金剛石滾輪修整器依次修整,可以保證兩側面滾道尺寸的一致性;

■ 機床具備臺面自動清洗﹑工件自動校直和輔助換砂輪等功能;

■ 機床的控制系統:西門子828D,配有海德漢光柵,實現全閉環控制,采用圖形化操作界
面,一鍵啟動可以實現導軌三面高效、高精磨削。


▌機床直線運動軸及其功能:

■ Y1軸 左立式磨頭橫向進給;

■ Y2軸 右立式磨頭橫向進給;

■ W軸 臥式磨頭垂直進給;

■ V軸 臥式磨頭橫向進給;

■ Z軸 立式磨頭修整金剛滾輪垂直進給;

■ X向 工作臺往復進給;

■ SP 三個主軸恒線速運動

以上Y1、Y2、W、Z軸為交流伺服全閉環數控軸,X向為液壓驅動加裝磁柵,實現全閉環控制。

規格參數

型號:
HZ-090CNC
磨削導軌長度mm4000
磨削導軌寬度mm15~65
工作臺工作臺速度m/min5~35
立式磨頭功率kW22/30
轉速r/min2000
最大砂輪規格mm500×(22~65)×Φ203
臥式磨頭功率kW11
轉速r/min1500
最大砂輪規格mm400×(40~65)×Φ127
修整器立式磨頭修整器功率kW1.6
轉速r/min3000
臥式磨頭修整器
金剛筆/滾輪
導軌精度滾道對基面的平行度mm0.005/4000
滾道等寬mm0.003/4000
兩側滾道等高mm0.003
批量一致性mm0.004
表面粗糙度μmRa0.4
