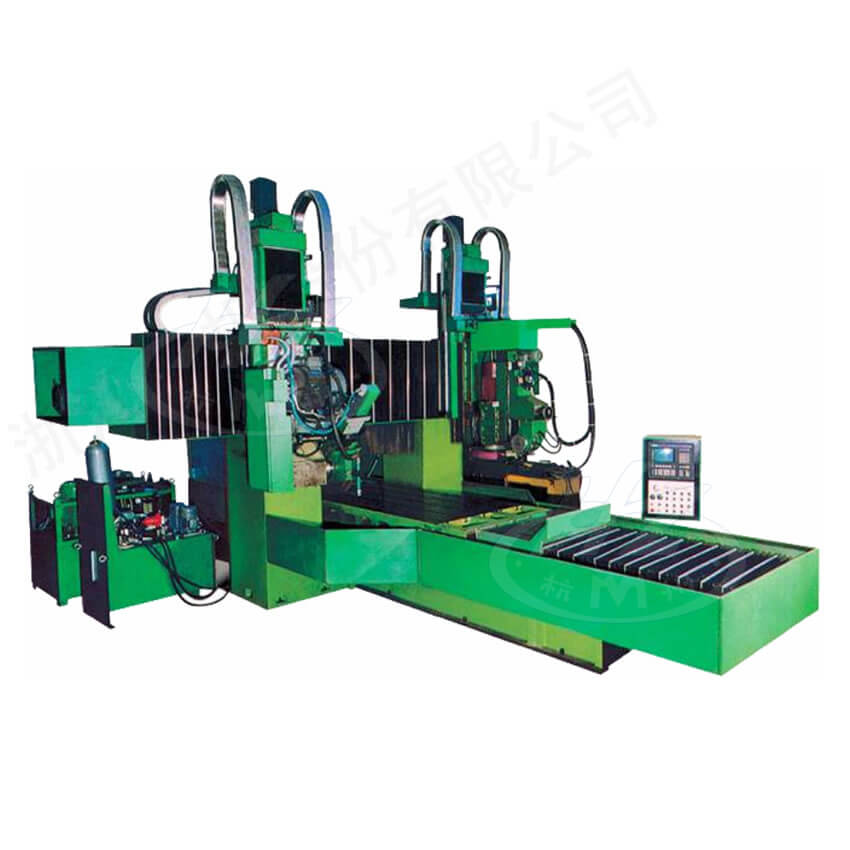

HZ-KD2010A HZ-KD3015 HZ-KD3020 HZ-KD4015 HZ-KD4020 大型數控龍門平面磨床

HZ-KD系列數控龍門式導軌磨床包括HZ-KD2010A HZ-KD3015 HZ-KD3020 HZ-KD4015 HZ-KD4020 HZ-KD4025 HZ-KD5010 HZ-KD5015 HZ-KD5020 HZ-KD6015HZ-KD6520 HZ-KD10020 HZ-KD12025 HZ-KD14025，是針對機床行業開發研制的導軌磨床，適用于床身、工作臺、立柱、橫梁、拖板等機床導軌的磨削。該系列產品已經形成磨削寬度1000mm-2500mm，磨削長度2000mm-14000mm，磨削高度600mm-1000mm系列。

■ 采用龍門式布局，由床身、雙立柱及橫梁組成封閉的框架結構。床身與工作臺采用雙V型自位導軌副(HZ-K2010A采用平-V型導軌)，工作臺導軌為貼塑導軌。

■ 橫梁上有兩拖板，分別安裝周邊磨頭和萬能磨頭。雙磨頭分別沿拖板導軌作垂直升降運動；拖板沿橫梁導軌作橫向運動。周邊磨頭和萬能磨頭均裝有砂輪修整器。

■ 工作臺縱向運動由液壓驅動，可無級調速，運動平穩，并有油溫控制裝置。

■ 周邊磨頭的垂直進給、橫向進給運動、砂輪修整進給運動；萬能磨頭的垂直進給、橫向進給運動、旋轉分度運動均由交流伺服系統驅動，各進給軸既可作快速進給運動，又可作斷續進給運動。

■ 既能實現程序控制的自動磨削循環，又能實現電手輪控制的手動磨削循環。

■ 采用模塊化設計，工作臺可按1米一檔增加。根據用戶的特殊要求可增加下列功能：主軸電機變頻調速、凹凸磨削、數控軸全閉環控制、砂輪在線動平衡等。
