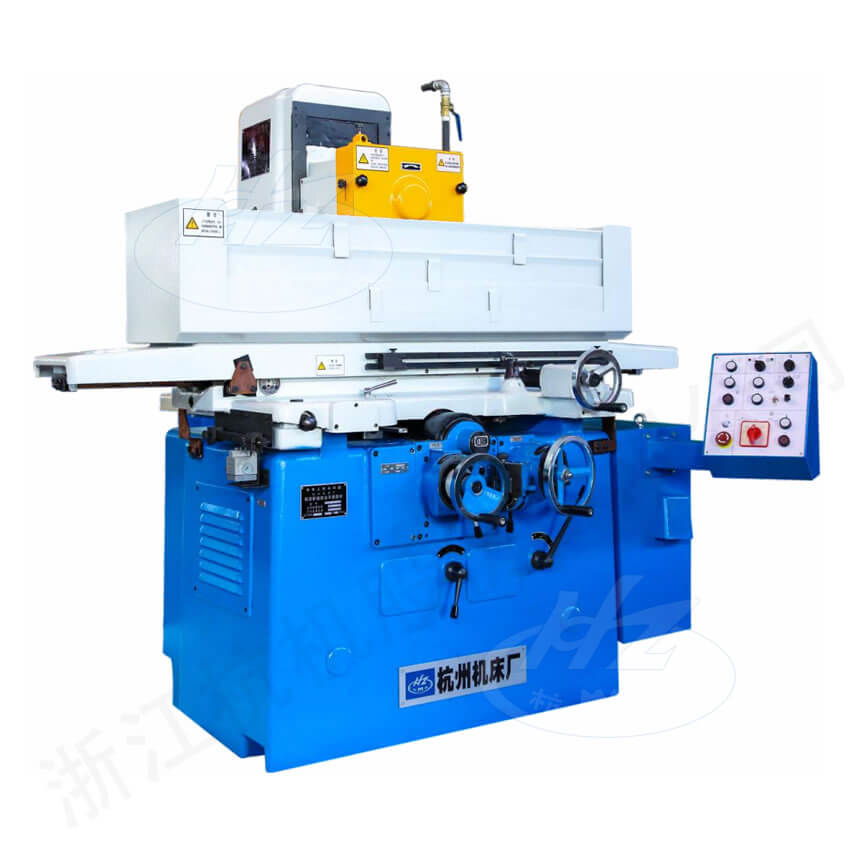

精密型臥軸矩臺平面磨床
本機床主要是用砂輪的周邊磨削工件的平面，也可以用砂輪的端面磨削工件的槽和凸緣的側面，磨削精度和光潔度都較高。適宜于磨削各種精密零件和工模具，可供機械加工車間、機修車間和工具車間作精密加工使用。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪卡盤連砂輪 | 2套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪修整器（不附金剛鉆） | 1套 | 平衡塊 | 5件 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | ||
■ 機床采用十字拖板移動式，熱變形小。
■ 工作臺縱向運動由變量變向葉片泵驅動，并采用閉式液壓系統，運動平穩，噪聲小，油池溫升低。
■ 拖板橫向?qū)к壊捎脻L柱導軌，進給由交流變頻電機控制無級調速，可獲得精細的斷續和連續進給。
■ 磨頭主軸軸承采用小孔節流腔內回油靜壓軸承，回轉精度高，使用壽命長。
■ MM7120B機床為油箱外置，方便液壓系統的維護和更換。
| 型號： | MM7120A | MM7120B | |||
|---|---|---|---|---|---|
| 工作臺 | 工作臺面尺寸（寬×長） | mm | 200×630 | ||
| 最大磨削尺寸（寬×高×長） | mm | 200×630×320 | |||
| 工作臺縱向行程（最大） | mm | 750 | |||
| 工作臺縱向移動速度（無級） | m/min | 2-20 | |||
| 工作臺拖板橫向行程（最大） | mm | 220 | |||
| 工作臺橫向進給量 | 連續（無級調速） | mm/min | 20-1000 | ||
| 斷續（無級調速） | mm | 0.2-10/縱向單行程 | |||
| 工作臺T型槽（槽數×寬度） | mm | 1×14 | |||
| 工作臺承載量 | kg | 104 | |||
| 磨頭 | 砂輪軸中心至工作臺距離（最大） | mm | 445 | ||
| 魔頭快速升降速度 | mm/min | 450 | |||
| 砂輪軸轉速 | r/min | 1500/3000 | |||
| 垂直刻度盤最小刻度值 | mm | 0.01 | |||
| 垂直微量進給 | mm | 0.002 | |||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф250×25×Ф75 | |||
| 電機功率 | 電機總功率 | kW | 5.19/5.79 | ||
| 磨頭電機功率 | kW | 2.4/3 | |||
| 工作精度 | 加工表面對基面的平行度 | mm | 300：0.003 | ||
| 表面粗糙度 | μm | Ra0.16 | |||
| 機床重量 | 凈重（約） | kg | 2300 | ||
| 毛重（約） | kg | 3000 | |||
| 外形尺寸（長×寬×高） | mm | 1900×1205×1750 | |||
| 包裝箱尺寸（長×寬×高） | mm | 2750x1780x2450 | 4250x1750x2250 | ||
