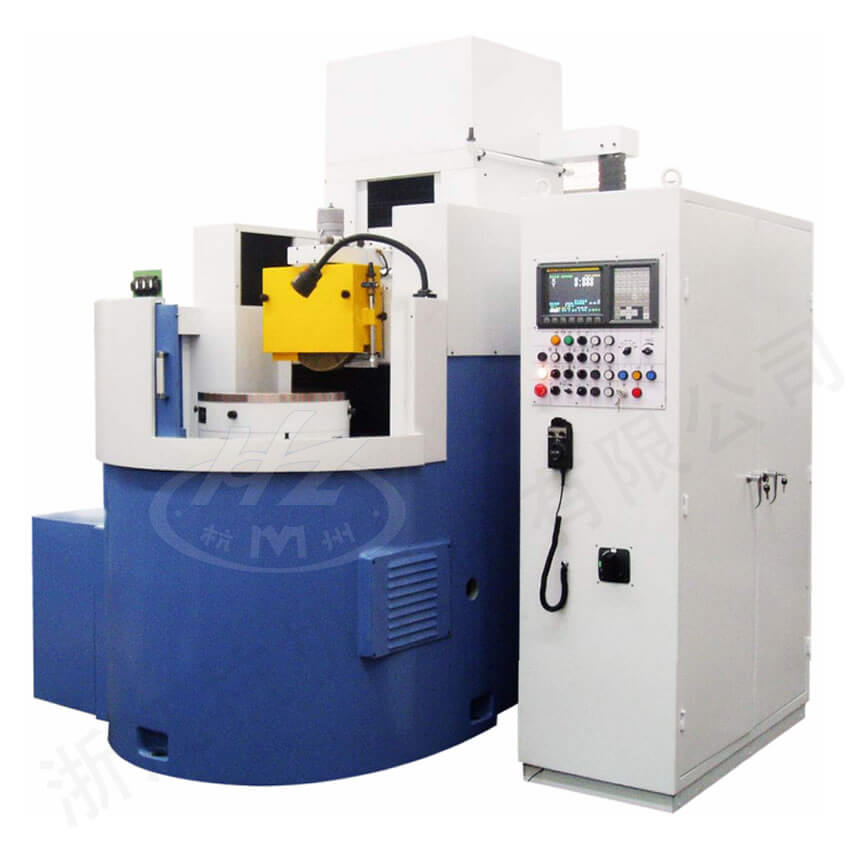

MGK7350 高精度數控臥軸圓臺面磨床

精密型臥軸矩臺平面磨床

MGK7350 高精度數控臥軸圓臺面磨床

產品介紹

采用中腰立柱移動,磨削平穩,二軸數控聯動,可磨削內、外錐面零件。

本機床以砂輪圓周面進行磨削,用于加工兩平面的平行度及表面粗糙度要求較高的平面,既可以高精度平面磨削,亦可磨削圓盤類零件表面,及內、外、外錐面零件。

本機床適用于軸承廠,摩擦片廠,齒輪箱廠、工具量具廠、精密儀器廠等,加工精密軸承圈摩擦片、齒輪、分度盤、精密量具等。

產品特點

■ 本機床采用中腰立柱移動作橫向進給,床身結構剛性好,磨削工作平穩。

■ 采用二軸 FANUC 系統或 SIEMENS 系統( 用戶任選),進給靈敏度高。

■ 工作臺面上裝有電永磁吸盤,該種吸盤有兩大優點,其一吸盤熱變形小,其二吸盤失電情下仍能保持原有吸力,避免因磨削力而使工件飛出工作臺的情況發生。

■ 機床二軸數控聯動時,可磨削內、外錐面零件。

■ 本機床適用于軸承廠、摩擦片廠、齒輪箱廠、工具量具廠、精密儀器廠等,加工精密軸承圈摩擦片、齒輪、分度盤、精密量具等。

規格參數

型號:MGK7350
工作臺工作臺面直徑mmΦ500
電磁吸盤工作臺有效直徑mmΦ430
工作臺轉速r/min20-70
工作臺載重量kg225
立柱縱向移動速度m/min0.1-2.5
縱向移動距離(最大)mm275
磨頭砂輪尺寸( 外徑×厚度×內徑)mmΦ350×40×Φ127
砂輪中心線至臺面距離(最大)mm425
磨頭垂直移動距離(最大)mm275
磨頭垂直微進給量mm0.001
磨頭快速升降速度mm/min300
砂輪軸轉速r/min1500
磨頭電動機功率kW5.5
工作精度加工件(500)表面與基準面平行mm0.003
表面粗糙度μmRa0.08
機床重量凈重(約)kg4000
毛重(約)kg5000
機床總功率kW20
外形尺寸(長×寬×高)mm3000×2500×2600
包裝箱尺寸(長×寬×高)mm3050×1920×2750
