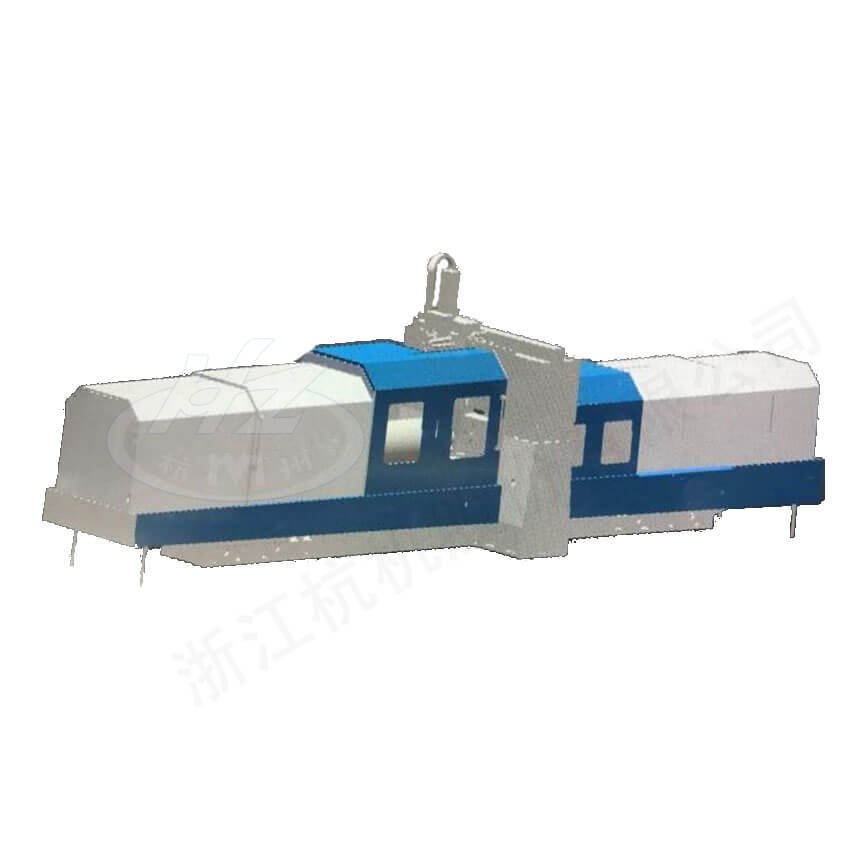

MK8850×30/4S-HZ MK8850×35/4S-HZ MK8980×50/5S-HZ 數控瓦楞輥磨床

數控強力成形磨床

MK8850×30/4S-HZ MK8850×35/4S-HZ MK8980×50/5S-HZ 數控瓦楞輥磨床

產品介紹

機床主要適用于包裝機械和紙箱制造、修理行業中瓦楞輥齒形磨削,亦可用于其它窄長零件的齒型表面磨削。機床應用了計算機數控技術和成形磨削的工藝,技術先進,操作簡便。


目前公司生產的數控瓦楞輥磨床有兩種結構形式:

臥軸矩臺磨頭移動式結構:MK8850系列

臥軸矩臺龍門式結構:MK8980系列


臥軸矩臺磨頭移動式結構,采用西門子四軸數控系統,能對機床的四個軸,即X軸:工作臺縱向進給運動;Y軸:磨頭垂直進給運動;V軸:金剛滾輪修整器垂直進給運動;A軸:工件回轉分度運動進行單獨控制或三直線軸的任意二軸聯動控制,能自動完成工件磨削、砂輪修整及補償的工作循環。


臥軸矩臺龍門式結構,由雙立柱、橫梁及床身組成一個封閉的剛性框架結構。采用西門子五軸數控系統,能對機床的四個直線軸和一個回轉軸,即X軸:工作臺左右縱向移動;Y軸:磨頭垂直進給運動;Z軸:磨頭橫向進給運動;V軸:金剛滾輪修整器垂直運動;A軸:瓦楞的分度回轉軸,進行單獨控制或四直線軸的任意二軸聯動控制,完成自動磨削循環,其中垂直進給均軸采用HEIDENHAIN光柵尺,實現全閉環控制。


機床 操作方便,具有磨削成形精度高,型面質量好,磨削效率高等特點,實現了機電一體化。

產品特點

■ 工作臺縱向移動由交流伺服電機驅動,通過無間隙聯軸器直接帶動滾珠絲杠副的運動來實現??v向導軌為聚四氟乙烯耐磨滑動導軌。

■ 磨頭垂直進給由交流伺服電機驅動,通過無間隙聯軸器直接傳動滾珠絲杠副來實現拖板及磨頭沿立柱直線滾動導軌作上下垂直運動。采用電機頂置式絲杠懸掛式結構,保證垂直進刀精度。

■ 頂置式金剛滾輪修整器的垂直運動由交流伺服電機驅動精密滾珠絲杠而實現,采用滾動導軌形式,確保垂直運動精度。

■ 磨頭主軸由變頻電機直接驅動,變頻器控制變頻電機,以保證砂輪以最佳恒線速度進行對工件的磨削。

■ 工作臺上裝有精密的CNC分度裝置,用于瓦楞輥零件多槽磨削加工時的自動分度、精確定位。

■ X、Y軸的聯動實現高精度中凸磨削。

■ 高壓冷卻及全封閉有效防護有利于切削效率的提高。

■ 系統具有自診斷功能,通過顯示器顯示各種故障報警和輸入輸出狀態。

規格參數

型號:MK8850×35/4S-HZMK8850×30/4S-HZMK8980×50/5S-HZ
工作臺面尺寸(寬×長)mm500×3000500×3500800×5000
工作臺安裝面(寬×長)mm500×4000500×4500800×5600
工作臺最大承重kg250030006000

工作臺縱向

移動(X軸)

最大行程mm300035005000
速度mm/min0-80000-80000-15000

磨頭垂直進

給(Y軸)

主軸中心到臺面距離mm355-885355-885680-980
速度mm/min0-20000-20000-2000

頂置修整器垂

直移動(V軸)

最大行程mm150150150

回轉運動

(A軸)

工件分度范圍(°)360°任意分度360°任意分度360°任意分度
磨頭電機功率kW151515
轉速rpm700-1500700-1500700-1500
砂輪尺寸外徑mm560560560
內徑mm203203203
寬度mm161616
冷卻沖洗泵揚程m17-3017-3024
流量L/min50-8050-80133
機床總功率約kW404046
機床凈重約kg200002500035000
機床外形尺寸(長×寬×高)mm9000x3000x20011000×3000×320013500×3300×3800
