MKL7150×16 五軸數控強力成形磨床

數控強力成形磨床

MKL7150×16 五軸數控強力成形磨床

產品介紹

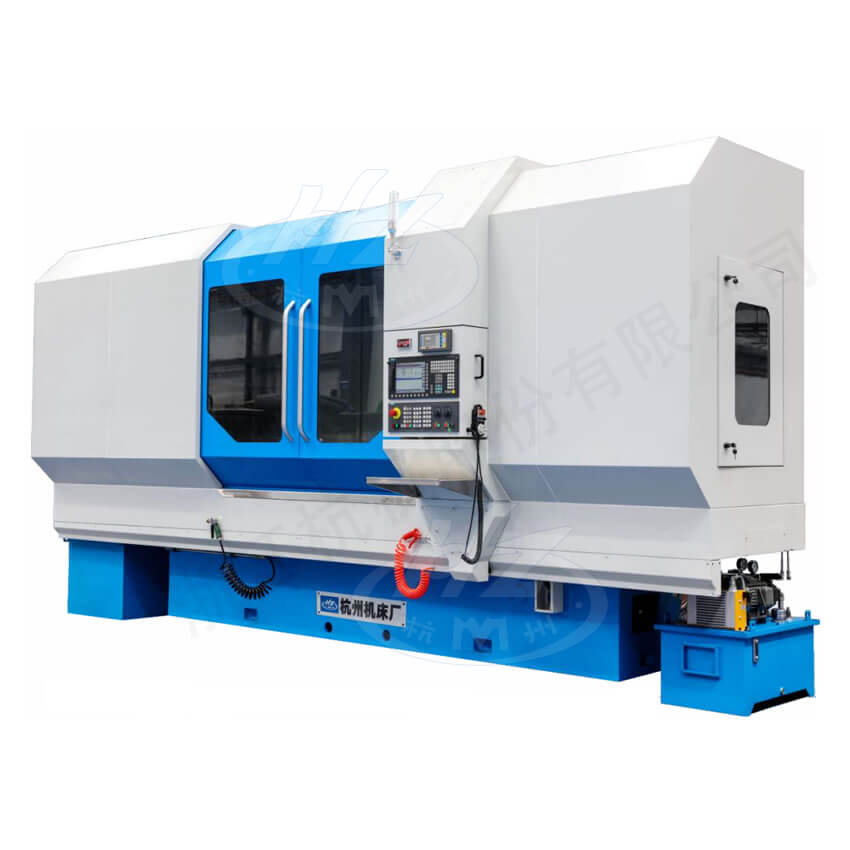

本系列機床采用新型中腰立柱移動臥軸矩臺布局型式,機床運用成熟的緩進給成形強力磨削技術,可用毛坯直接磨削成形,工藝先進,成形精度高,生產效率高,自動化程度高。

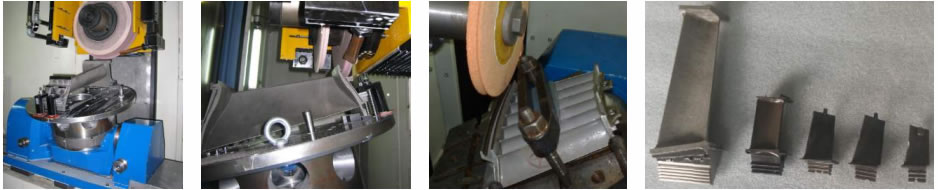

機床主要用于磨削重型燃氣輪機葉片圓弧葉冠、導向葉片內外圓及安裝板、圓弧槽等復雜曲面的高精度磨削加工,尤其適用于多方向、凸面、凹面、圓弧面等零件的表面加工,包括各種難加工材料的成形面。

采用成形砂輪加工,適用大余量緩進給強力磨削加工。本系列機床為燃氣輪機、汽輪機、飛機發動機、模具制造等行業。


產品特點

■ 榮獲中國機械工業科技二等獎、榮登中國企業新記錄榜

■ 擁有自主知識產權的中腰立柱移動式結構,具有高剛性和高穩定性(專利號:ZL03230376.9)

■ X、Y、Z、V四軸導軌具有先進的結構性和工藝性,進給靈敏,加工精度高。

■ 采用西門子828D/840DSL數控系統,對工作臺縱向移動、磨頭垂直進給、立柱橫向進給、連續修整軸和砂輪主軸進行單獨控制或聯動。有線性插補和圓弧插補等補償功能,能實現自動磨削插補。

■ 軸低壓氣封系統保護主軸,防止高壓冷卻液進入。(專利號:200520100432.6)

■ 主軸系統溫控技術

■ 多種成形修整技術的應用,臺面金剛滾輪修整、金剛筆或金剛碟片通過Y、Z兩軸聯動修整、擺動修整、頂置金剛滾輪在線連續修整(CD),修整成形精度高。

■ 杭機二次開發的操作界面:菜單式的人機對話界面、圖形顯示、簡單易用。

■ 機床造型新穎,貫徹強制性安全標準,全封閉罩殼設計符合環保要求。

規格參數

型號:MKL7150×16
工作臺面尺寸(寬×長)mm500×1600
工作臺最大承重kg1500
縱向移動(X軸)最大行程mm1700
最大速度mm/min25000
最小進給量mm0.001
垂直進給(Y軸)主軸中心到臺面距離mm250-800
最大速度mm/min3000
最小進給量mm0.001
橫向移動(Z軸)最大行程mm420
最大速度mm/min3000
最小進給量mm0.001

頂置式修整器(V軸)

(可選配)

最大安裝寬度mm160
傾斜軸(A軸)轉角范圍(°)-20°~ +120°
最小進給量mmmm0.001°
回轉軸(B軸)轉角范圍(°)0°~ 360°
最小進給量mmmm0.001°
主軸功率kW60(可選44、90、110)
轉速rpm0-3000(可選5000)
軸跳/徑跳mm0.002
砂輪規格尺寸外徑×寬度×內徑mm400×(10-120)×127mm
高壓冷卻壓力bar>15(可根據實況擇優選配)
流量L/min>200(可根據實況擇優選配)
定位精度X、Y、Z軸(全閉環)mm0.004
重復定位精度X、Y、Z軸(全閉環)mm0.002
