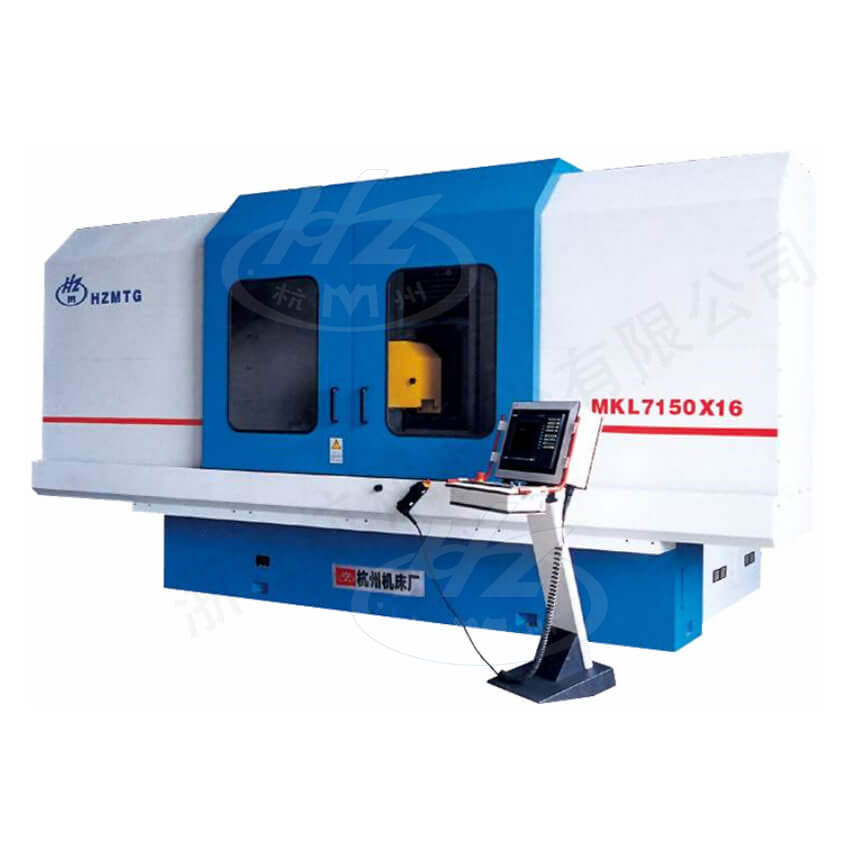

MKL7132×8 MKL7132×12 MKL7132×25 MKL7150×10 MKL7150×16 數控強力成形磨床

數控強力成形磨床

MKL7132×8 MKL7132×12 MKL7132×25 MKL7150×10 MKL7150×16 數控強力成形磨床

產品介紹

產品特點

■ 擁有自主知識產權的中腰立柱移動式結構,具有高剛性和高穩定性(專利號:ZL03230376.9)

■ X、Y、Z三軸導軌具有先進的結構性和工藝性,進給靈敏,加工精度高。

■ 采用西門子828D/840DSL數控系統,對工作臺縱向移動、磨頭垂直進給、立柱橫向進給、連續修整軸和砂輪主軸進行單獨控制或聯動。有線性插補和圓弧插補等補償功能,能實現自動磨削插補。

■ 多種成形修整技術的應用,臺面金剛滾輪修整、金剛筆或金剛碟片通過Y、Z兩軸聯動修整、擺動修整、頂置金剛滾輪在線連續修整(CD),修整成形精度高。

■ 軸低壓氣封系統保護主軸,防止高壓冷卻液進入。(專利號:200520100432.6)

■ 主軸系統溫控技術

■ 縱向可配置高速滾珠絲桿,實現普通平磨的往復式磨削。

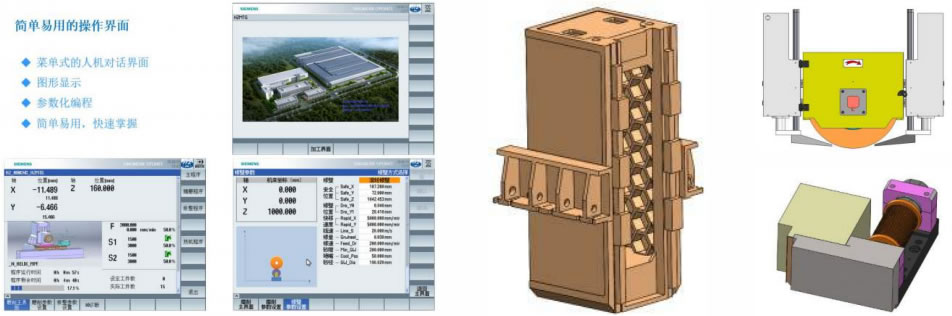

■ 杭機二次開發的操作界面:菜單式的人機對話界面、圖形顯示、簡單易用。

■ 機床造型新穎,貫徹強制性安全標準,全封閉罩殼設計符合環保要求。

規格參數

型號:MKL7132×8MKL7132×12MKL7132×25MKL7150×10MKL7150×16
工作臺面尺寸(寬×長)mm320×800320×1250320×2500500×1000500×1600
工作臺最大承重kg600800150012001500

縱向移動

(X軸)

最大行程mm8001250250011001700
最大速度mm/min25000
最小進給量mm0.001

垂直進給

(Y軸)

主軸中心到臺面距離mm150-700250-800
最大速度mm/min3000
最小進給量mm0.001

橫向移動

(Z軸)

最大行程mm280420
最大速度mm/min3000
最小進給量mm0.001
主軸功率kW17(可選30)60(可選44、90、110)
轉速rpm0-3000(可選5000、8000)0-3000(可選5000)
軸跳/徑跳mm0.002
砂輪尺寸

砂輪規格

(外徑×寬度×內徑)

mm

400×(20-120)×127m

 可選

300×40×76mm

500×(20-240))×203mm

可選

400×(10-120)×127mm

600×(20-240)×305mm

高壓冷卻壓力bar>10(可根據實況擇優選配)>12(可根據實況擇優選配)
流量L/min>120(可根據實況擇優選配)>300(可根據實況擇優選配)
定位精度X、Y、Z軸(全閉環)mm0.004

重復定

位精度

X、Y、Z軸(全閉環)mm0.002
