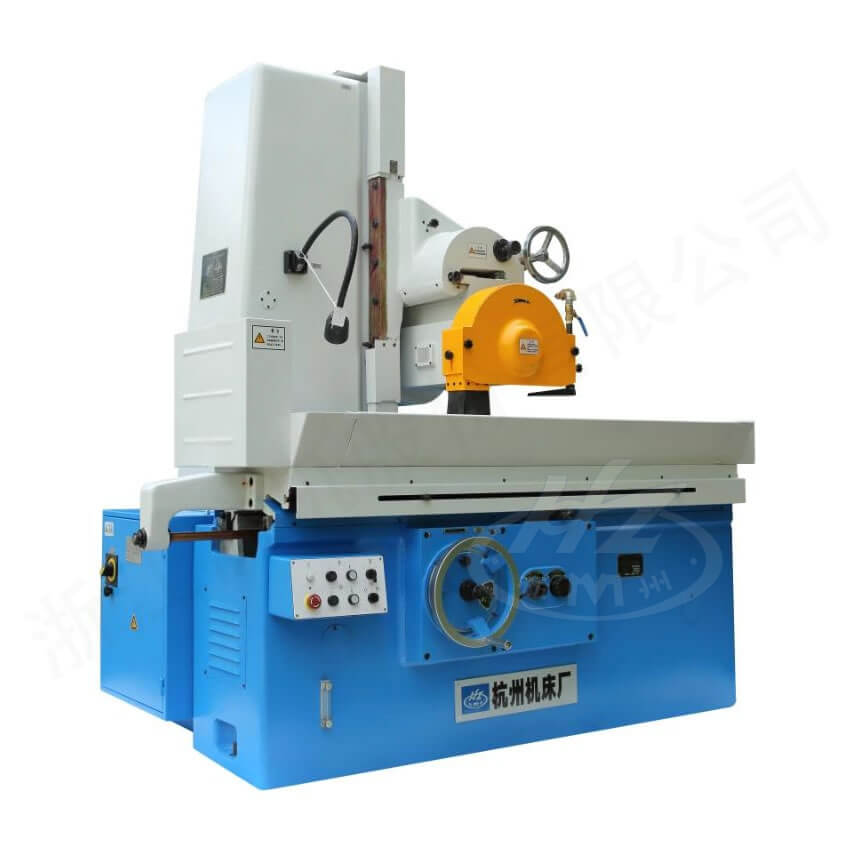

普通精度臥軸矩臺平面磨床
本機床是M7130H的升級產品，具有強力磨削的特性，適用于各種機械加工，尤其是大批量生產的汽車配件、工夾具、磁鋼、模具等行業。
| 隨機附件 | |||
|---|---|---|---|
| 電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石砂輪刀） | 1套 |
| 砂輪平衡心軸 | 1副 | 砂輪平衡架 | 1件 |
| 砂輪卡盤連砂輪 | 2套 | 機床調整墊鐵 | 1套 |
| 特殊附件（另行計價） | |||
| 金剛石砂輪刀 | 1支 | 正弦平口鉗（ZPQ-150） | 1件 |
■ 工作臺和磨頭橫向進給均由液壓傳動，橫向進給也可以手動。
■ 垂直進給帶快速升降，也可手動，磨輪軸采用裝入式電動機驅動。
■ 工作臺導軌為自動壓力潤滑。
■ 采用11KW大功率磨頭電機，磨削效率比M7130H增加3-5倍。
M7130S/HZ
| 工作臺 | 工作臺面積（寬×長） | mm | 300×1000 | |
| 最大磨削尺寸（寬×長×高） | mm | 300×1000×400 | ||
| 工作臺縱向行程（最大） | mm | 1100 | ||
| 工作臺縱向移動速度 | m/min | 3-27 | ||
| 工作臺T型槽槽數×寬度 | mm | 3×18 | ||
| 工作臺承載量（包括電磁吸盤） | kg | 468 | ||
| 磨頭 | 砂輪軸中心至工作臺距離（最大） | mm | 600 | |
| 垂直進給手輪刻度盤值 | 手輪每格 | mm | 0.01 | |
| 手輪每轉 | mm | 1 | ||
| 磨頭最大移動量 | 橫向（手動及液動） | mm | 350 | |
| 垂直（手動） | mm | 450 | ||
| 砂輪軸轉速 | r/min | 1440 | ||
| 砂輪尺寸（外徑×寬×內徑） | mm | Ф400×40×Ф127 | ||
| 電機功率 | 電機總功率 | kw | 14.5 | |
| 液壓油泵電機功率 | kw | 3 | ||
| 冷卻泵電機 | kw | 0.125 | ||
| 磨頭電機功率 | kw | 11 | ||
| 工作精度 | 加工表面對基面的平行度 | mm | 300:0.008 | |
| 表面粗糙度 | μm | Ra0.63 | ||
| 機床重量 | 凈重(約) | kg | 3500 | |
| 毛重(約) | kg | 4000 | ||
| 外形尺寸（長×寬×高） | mm | 2295×1673×2235 | ||
| 包裝箱尺寸（長×寬×高） | mm | 2800×1780×2650 | ||
