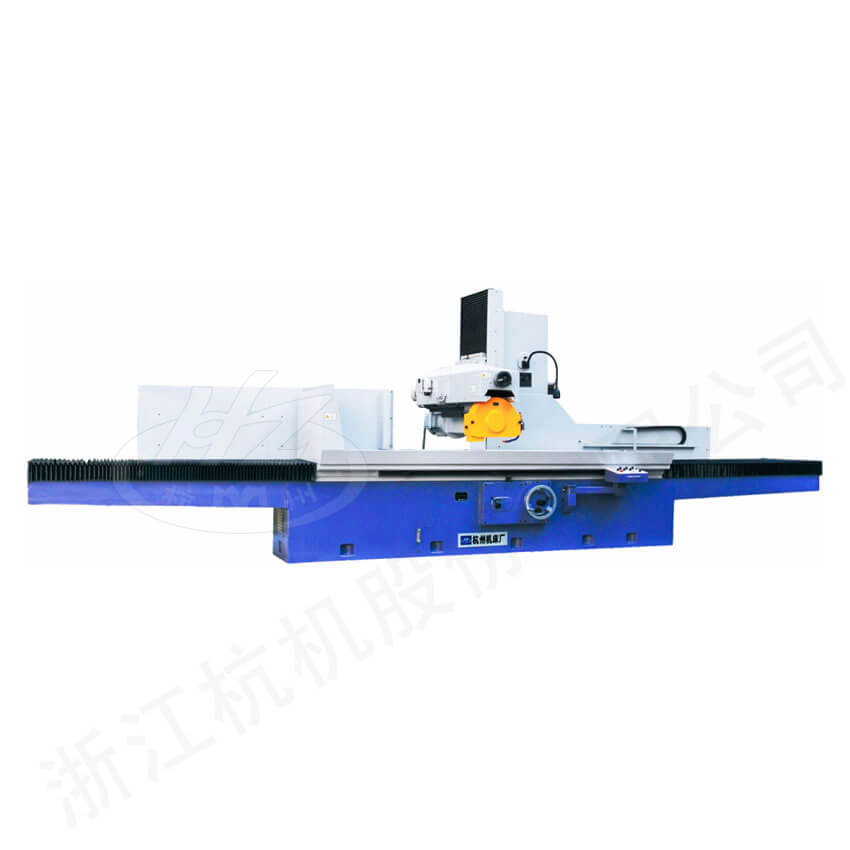

HZ-800 臥軸矩臺平面磨床(磨頭移動式結構)

普通精度臥軸矩臺平面磨床

HZ-800 臥軸矩臺平面磨床(磨頭移動式結構)

產品介紹

本機床主要是以砂輪周邊磨削工件的水平平面,也可用砂輪的側面磨削工件凸緣的垂直側面,能加工鋼、鑄鐵和有色金屬制成的零件,磨削時工件可直接固定在工作臺面上或吸牢在電磁吸盤上加工或由其他夾具夾持進行磨削,使用范圍廣,適用于各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。

產品特點

■ 工作臺導軌及拖板垂直導軌粘貼四氟乙烯導軌軟帶,耐磨性好,進給靈敏度高。

■ 工作臺縱向運動有葉片泵驅動,運動平穩,噪音小。油池配有冷卻裝置,溫升低,熱變形小。

■ 磨削主軸采用前四后二軸承支承方式,軸承采用高精度成對角接觸滾動球軸承。主軸回轉精度高,磨削剛性好。主軸通過彈性聯軸器由電機驅動。

■ 磨頭橫向進給運動采用滾珠絲杠+ 變頻調速電機驅動,進給靈敏,也可手動。磨頭垂直進給機構采用蝸輪蝸桿減速機構+ 滾珠絲杠+ 交流電機驅動,可快速升降,磨削時進給運動通過轉動刻度手輪實現手動進給。

規格參數

型號:HZ-800
工作臺工作臺面尺寸(寬×長)mm800×2000
最大磨削尺寸(寬×長×高)mm800×2000×600
工作臺縱向行程(最大)mm2100
工作臺縱向移動速度(無級)m/min5-25
工作臺T型槽(槽數×寬度)mm3×22
工作臺承載量kg2500
磨頭砂輪軸中心至工作臺距離(最大)mm825
砂輪軸轉速r/min1440
磨頭垂直進給手輪每格mm0.005
快速進給m/min0.4
磨頭機動橫向進給連續m/min0.5-1.5
斷續m/min5-20
磨頭機動橫向進給手輪每轉mm1.5
砂輪尺寸(外徑×寬×內徑)mmФ450×63×Ф203
電機功率電機總功率kW26
磨頭電機功率kW15
工作精度加工表面對基面的平行度mm300:0.005
表面粗糙度μmRa0.63
機床重量凈重( 約)kg12000
毛重( 約)kg13000
外形尺寸(長×寬×高)mm8050×2430×2650
包裝箱尺寸(長×寬×高)mm8400×2750×3050
