普通精度臥軸矩臺平面磨床

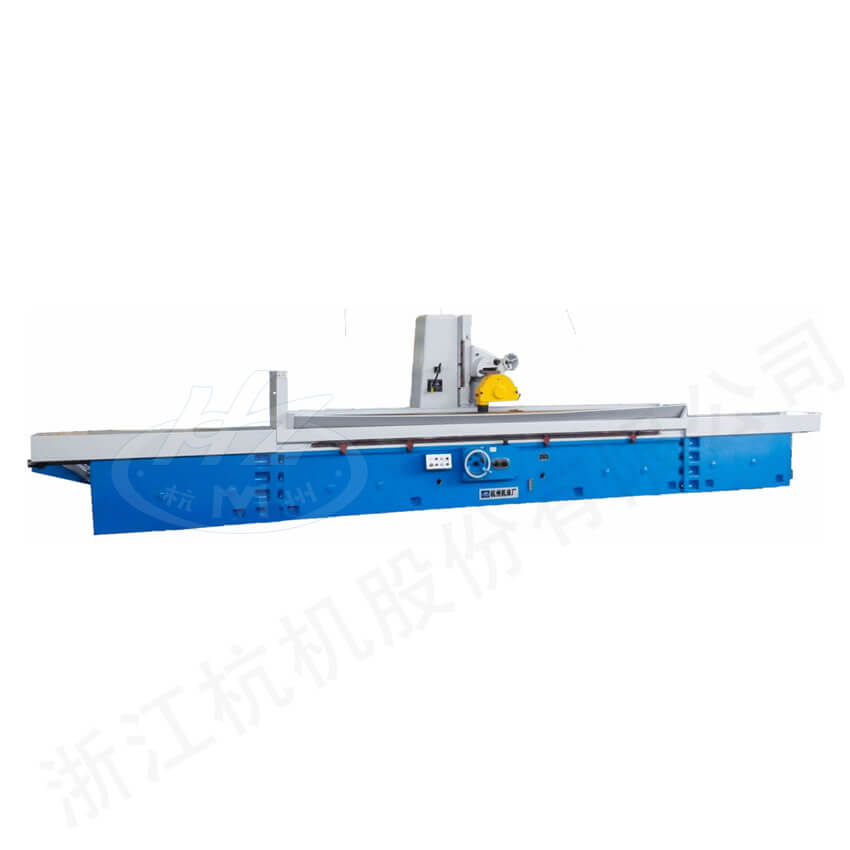

HZ-033/2S HZ-033/3S HZ-033/4 臥軸矩臺平面磨床（磨頭移動式結構）

產品介紹

本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬制成的各類工件平面。適用于各種機械加工車間和機修車間。

■ 工作臺面加長至2~4 米，特別適用加工紡織機械的刀剪模具、模板、針板等較長的工件。

■ 工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動。

■ 垂直進給帶快速升降，也可手動，砂輪軸采用裝入式電動機驅動。

型號：				HZ-033/2S	HZ-033/3S	HZ-033/4
工作臺	工作臺面尺寸（寬×長）		mm	320×2000	320×2500	320×4000
	最大磨削尺寸（寬×長×高）		mm	320×2000×400	320×2500×400	320×4000×400
	工作臺縱向行程（最大）		mm	2050	2550	4300
	工作臺速度（無級）		m/min	3-17	3-25	3-22
	工作臺T型槽（槽數×寬度）		mm	3×18
	工作臺承載量（最大）		kg	798	1240	2000
磨頭	砂輪軸中心至工作臺距離（最大）		mm	575		600
	磨頭的最大進程	橫向（手動或液動）	mm	350
	磨頭的最大進程	垂直（手動）	mm	400
	手動垂直進刀	手輪每格和垂直進刀量	mm	0.01
	手動垂直進刀	手輪每轉和垂直進刀量	mm	1
	液壓橫向進刀	連續進刀速度	m/min	0.5-3
	液壓橫向進刀	斷續進刀量		3-30mm/工作臺每行程
	砂輪軸轉速		r/min	1440
	砂輪尺寸（外徑×寬×內徑）		mm	Ф350×40×Ф127		Ф400×63×Ф127
電機功率	電機總功率		kW	8		18
電機功率	磨頭電機功率		kW	4.5		11
工作精度	加工表面對基面的平行度		mm	300：0.005
工作精度	表面粗糙度		μm	Ra0.63
機床重量	凈重(約）		kg	6500	7000	10000
機床重量	毛重(約）		kg	7000	7500
外形尺寸（長×寬×高）			mm	4850x1673x2035	6800x1673x2035	14830x1775x2550
包裝箱尺寸（長×寬×高）			mm	5500x1800x2400	7150x1750x2400	8600x1750x2550
